S5720S交换机ACL规则使用

网络结构：

vlan 10:192.168.1.0/24   #此网络中有一台DHCP和DNS服务器供所有网络使用。
vlan 20:192.168.2.0/24   #员工网
vlan 30:192.168.3.0/24   #办公室网
vlan 40:192.168.4.0/24   #研发中心网

需求：
员工仅可连接internet和使用DHCP,DNS

配置：

创建策略

sys
acl 3001
rule 5 permit udp destination 192.168.1.250 0 destination-port range bootps bootpc
rule 10 permit udp destination 192.168.1.251 0 destination-port eq dns
rule 15 permit ip destination 192.168.1.252 0
rule 20 deny ip destination 192.168.3.0 0.0.0.255
rule 30 deny ip destination 192.168.4.0 0.0.0.255
rule 40 deny ip destination 192.168.1.0 0.0.0.255
quit

在VLAN下应用流策略
配置流分类

sys
traffice classifier c1  #进入流分类视图
if-match acl 3001 #配置ACL应用于流分类
quit

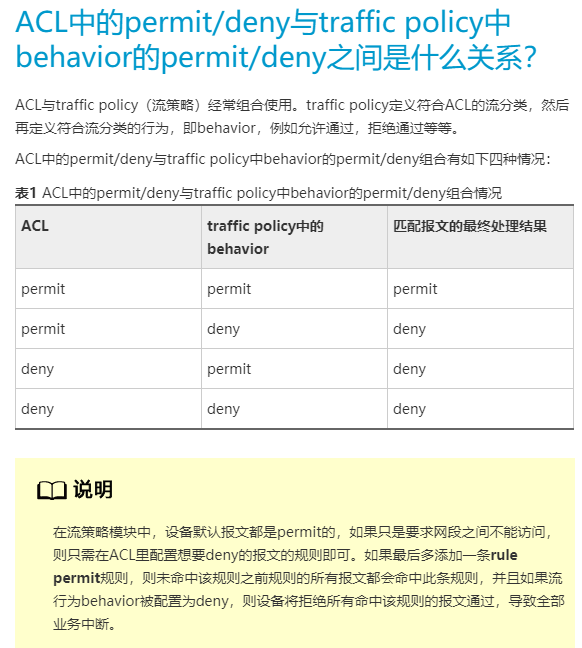

配置流行为

sys
traffic behavior b1  #定义流行为并进入流行为视图
permit
quit

配置流策略

sys
traffic policy p1  #定义流策略并进入流策略视图
classifier c1 behavior b1   #在流策略中为指定的流分类配置所需流行为，即绑定流分类和流行为。

应用流策略

sys
vlan 20
traffic-policy p1 inbound  #应用到vlan 20的入口

通过以下命令查看策略应用

display traffic-policy applied-record p1

[CORE-SW01]dis traffic-policy applied-record p1
-------------------------------------------------
  Policy Name:   p1
  Policy Index:  0
     Classifier:c1     Behavior:b1
-------------------------------------------------
 *vlan 701
    traffic-policy p1 outbound
      slot 0    :  success
-------------------------------------------------
  Policy total applied times: 1.

举个例：
pc-1.1.1.1——1口S5720-2口—-2.2.2.1-SERVER
ACL：禁止1.1.1.1访问2.2.2.1
在1口调用，就是其入方向调用，如果要在出方向调用，那么就是在2口outbound方向调用，数据从哪里进去，从哪里出去，就根据实际调用即可，没什么其他限制
如果ACL是禁止2.2.2.1访问1.1.1.1的写法；
那就是在2口入方向调用，或者1口出方向调用，2.2.2.1访问1.1.1.1的数据，就是从2口进来，1口出去的

方式二：在全局下应用指定VLAN编号的简化流策略

可以在系统视图下，执行以下命令：

基于ACL的报文过滤

traffic-filter vlan vlan-id inbound acl xxx
traffic-filter vlan vlan-id outbound acl xxx
traffic-secure vlan vlan-id inbound acl xxx

基于ACL的流量监管

traffic-limit vlan vlan-id inbound acl xxx
traffic-limit vlan vlan-id outbound acl xxx

基于ACL的重定向

traffic-redirect vlan vlan-id inbound acl xxx

基于ACL的重标记

traffic-remark vlan vlan-id inbound acl xxx
traffic-remark vlan vlan-id outbound acl xxx

基于ACL的流量统计

traffic-statistic vlan vlan-id inbound acl xxx
traffic-statistic vlan vlan-id outbound acl xxx

基于ACL的流镜像

traffic-mirror vlan vlan-id inbound acl xxx
